Teknologi komputer dari hari ke hari terus mengalami perkembangan yang significan, salah satu teknologi komputer yang paling banyak digunakan saat ini adalah teknologi jaringan, yaitu teknologi yang digunakan untuk menghubungkan antara komputer yang satu dengan komputer lainnya untuk tujuan tertentu.
Berbicara mengenai jaringan komputer, sebenarnya materi ini banyak dipelajari di smk jurusan teknik komputer jaringan (TKJ) seperti jurusan saya. Berdasarkan luas jangkauannya, jaringan komputer itu dibagi menjadi beberapa kategori yang meliputi:
- WAN (Wide area network)
- MAN (Metropolitan area network)
- LAN (Local Area Network)
- Internet (Jaringan komputer seluruh dunia)
untuk kali ini saya akan khususkan membahas mengenai jaringan WAN atau wide area network, apa yang saya akan uraikan di artikel kali ini meliputi pengertian,teknologi,komponen dan peralatan,jenis enkapsulasi dan rancangan wan.
Pengertian jaringan WAN
Menurut wikipedia jaringan wan adalah Jaringan area luas (bahasa Inggris: Wide Area Network; WAN ) merupakan jaringan komputer yang mencakup area yang besar sebagai contoh yaitu jaringan komputer antar wilayah, kota atau bahkan negara, atau dapat didefinisikan juga sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik.
WAN digunakan untuk menghubungkan jaringan area lokal yang satu dengan jaringan lokal yang lain, sehingga pengguna atau komputer di lokasi yang satu dapat berkomunikasi dengan pengguna dan komputer di lokasi yang lain,ini hampir sama dengan LAN tapi dengan jangkauan yang luas.
atau
WAN bisa di artikan bahwa sebuah jaringan yang memiliki jarak yang sangat luas, karena radiusnya mencakup sebuah negara dan benua. WAN menggunakan sarana fasilitas transmisi seperti telepon, kabel bawah laut ataupun satelit.
Sumber:http://referensisiswa.blogspot.com/2017/07/jaringan-wan.html
Teknologi WAN
a. Macam-macam Teknologi WAN
Ada beberapa teknologi WAN yang diberikan oleh penyedia layanan WAN seperti berikut ini:
1) PSTN
Adalah jaringan telpon Switched public yang merupakan komunikasi WAN. PSTN adalah teknologi WAN yang menggunakan jaringan Circuit Switched yang berbasis dial-up atau leased line (selalu ON) menggunakan line telpon dimana data dari digital pada sisi komputer di konversikan ke analog menggunakan modem, dan data berjalan dengan kecepatan terbatas sampai 56 kbps saja.
2) Leased lines
Leased line atau biasa disebut Dedicated line adalah teknologi WAN menggunakan koneksi langsung permanen antar perangkat dan memberikan koneksi kualitas line konstan. Layanan ini lebih mahal tentunya dibandingkan PSTN menurut kebutuhan.
3) X.25
X.25 dispesifikasikan oleh ITU-T suatu teknologi paket Switching melalui PSTN. X.25 dibangun berdasarkan pada layer Physical dan Data Link pada model OSI. Awalnya X.25 menggunakan line analog untuk membentuk jaringan paket switching, walaupun X.25 bisa saja dibangun melalui jaringan digital. Protocol2 X.25 mendefinisikan bagaimana koneksi antar DTE dan DCE di setup dan di maintain dalam PDN – public data network.
Anda perlu berlangganan untuk layanan X.25 ini yang bisa menggunakan line dedicated kepada PDN untuk membuat koneksi WAN.
- X.25 bisa beroperasi pada kecepatan sampai 64 kbps pada line analog.
- X.25 menggunakan frame sebagai variable ukuran paket.
- Menyediakan deteksi error dan juga koreksinya untuk menjamin kehandalan melalui line analog yang berkualitas rendah.
4) Frame relay
Frame relay adalah salah satu Teknologi WAN dalam paket Switching dimana komunikasi WAN melalui line digital berkualitas tinggi. Lebih jelasnya bisa dilihat di Frame relay.
5) ISDN
ISDN (Integrated services digital network) mendefinisikan standard dalam menggunakan line telpon analog untuk transmisi data baik analog maupun digital.
- ISDN BRI dengan kecepatan 128 Kbps
- ISDN PRI dengan kecepatan sampai 2.048 Mbps
6) ATM
Asynchronous Transfer Mode (ATM) adalah koneksi WAN berkecepatan tinggi dengan menggunakan teknologi paket switching dengan speed sampai 155 Mbps bahkan 622 Mbps. ATM bisa mentransmisikan data secara simultan dengan digitized voice, dan digitized video baik melalui LAN maupun WAN.
- ATM menggunakan cell berukuran kecil (53-byte) yang lebih mudah diproses dibandingkan cell variable pada X.25 atau frame relay.
- Kecepatan transfer bisa setinggi sampai 1.2 Gigabit.
- Merupakan line digital berkualitas tinggi dan low noise dan tidak memerlukan error checking.
- Bisa menggunakan media transmisi dari coaxial, twisted pair, atau fiber optic.
- Bisa tansmit data secara simultan
7) DSL
DSL (Digital Subscriber Line) adalah satu set teknologi yang menyediakan penghantar data digital melewati kabel yang digunakan dalam jarak dekat dari jaringan telepon setempat.
8) T1
T1 adalah leased line digital terdiri dari 24 saluran (disebut DS0, 1 DS0 adalah 64K) yang memberikan kecepatan transfer hingga 1,544 Mbps, dan sering digunakan untuk menghubungkan jaringan perusahaan dan ISP ke Internet.
9) E3
E3 versi Eropa memberikan kecepatan hingga 34,368 Mbit / s (512 saluran) Versi Jepang J3 memberikan kecepatan sampai dengan 34,064 Mbps (480 saluran).
10) SONET
Sonet (Synchronous Optical Network) merupakan sebuah hirarki standar kecepatan data digital untuk transmisi optik antarmuka yang diusulkan oleh Bellcore. Tarif data dalam jaringan serat optik dibagi dalam OC-tingkat.
11) VPN (Virtual Private Network)
VPN adalah teknologi jaringan komputer yang memanfaatkan media komunikasi public (open connection atau virtual circuits), seperti internet untuk menghubungkan beberapa jaringan lokal. Informasi yang berasal dari node-node VPN akan “dibungkus” (tunneled) dan kemudian mengalir melalui jaringan publik. Sehingga informasi menjadi aman dan tidak mudah dibaca oleh orang lain. Dengan kata lain VPN merupakan jaringa virtual yang dibangun diatas jaringan public.
12) Wireless (Microwave dan Satelite)
Layanan WAN lewat microwave line of sight (wireless) dan satellite dapat digunakan pada remote site yang betul-betul extrem dimana sama sekali tidak tersedia layanan WAN. Layanan ini menawarkan berbagai kecepatan koneksi. Koneksi satellite bisa menawarkan umumnya sampai 512Kbps, sementara microwave line of sight bisa menawarkan kecepatan sampai 52Mbps atau bahkan lebih. Perlu dicatat bahwa layanan WAN ini bisa bervariasi sangat mencolok tergantung tersedianya layanan pada lokasi dan penyedia layanan WAN tersebut, tersedianya bandwidth, tingkat layanan dan harga. Bandwidth dan harga merupakan faktor yang sangat berpengaruh dalam memilih penyedia layanan WAN. Layanan WAN yang dipilih akan mempengaruhi pemilihan interface yang dipakai pada router. Karena beragamnya pilihan layanan WAN dan juga tersedianya interface koneksi fisik WAN, maka pemakaian router modular lebih menguntungkan yang memungkinkan fleksibilitas dalam pemilihan koneksi layanan WAN.
b. Teknologi WAN normalnya dikatagorikan dalam tiga kelas layanan:
1) Leased line
Layanan leased line menggunakan line eksklusif dari penyedia jaringan, sementara layanan Circuit Switched mentransmisikan data setelah terbentuknya jaringan lewat call (PSTN atau ISDN) dan untuk layanan WAN Packet Switch (Frame Relay, X.25 dan ATM) menggunakan infrastruktur carrier sharing untuk mentransmisikan data melalui virtual circuit (VC).
2) Circuit switched
Layanan circuit switched seperti layanan yang diberikan pada ISDN dan PSTN analog, memerlukan suatu call untuk bisa terbentuknya suatu circuit dan berlangsung sampai selesainya koneksi. ISDN juga sering dapat digunakan untuk titik koneksi pada layanan WAN lainnya seperti Frame relay atau X25. Dapat juga digunakan untuk dial-on-demand (dial sesuai kebutuhan) atau system backup link. Leased line memberikan koneksi full-time dimana jalurnya diberikan permanen oleh penyedia jaringan.
3) Packet switched
Layanan packet switched seperti Frame relay dan ATM adalah popular karena secara umum harga bandwidth per Kbps lebih murah dan fleksibilitas dalam pemasangan virtual circuits melalui interface tunggal pada router. Kebanyakan Permanent Virtual Circuit (PVC) bisa memungkinkan ukuran circuit didefinisikan yang menjamin level layanan minimum, dan jika kebutuhan jaringan berubah, maka ukuran circuit bisa juga diubah sesuai kebutuhan.
Dengan begitu banyaknya istilah dan “pernak pernik” seputar WAN maka akan sangat wajar jika banyak orang yang mengalami kesulitan dalam mempelajarinya. Bagan berikut ini semoga dapat membantu memudahkan untuk mengingat-ingat apa saja yang sudah dipelajari.
sumber:
http://mahendrarizal1.blogspot.com/2018/07/pengertian-wan-teknologi-wan-peralatan.html
Komponen dan Peralatan WAN
Peralatan yang yang untuk membangaun jaringan wan dan fungsinya:
- Antena Grid
- Access Point Radio
- Kabel Pigtail
- Kabel UTP
- PC (Personal Computer)
1. Antena Grid
Fungsi dari Antena Grid sendiri adalah untuk memperkuat dan mengarahkan sinyal Wireless untuk melakukan koneksi point to point atau point to multipoint. Dimana antena ini berfungsi menerima dan mengirim signal data dengan sistem gelombang radio 2,4 Mhz.
2. Access Point Radio
Fungsi sebagai Hub atau Switch yang berguna untuk menghubungkan jaringan lokal dengan jaringan Wireless atau Nirkabel, di access point inilah koneksi data dipancarkan atau dikirim melalui gelombang radio, ukuran kekuatan sinyal juga mempengaruhi, semakin besar kekuatan signal semakin luas jangkauannya.
3. Kabel Pigtail
Fungsi Kabel Pigtail yaitu untuk menghubungkan Antena Grid dengan Access Point Radio
4. Kabel UTP
Fungsi dari kabel UTP sendiri yaitu untuk menghubungkan radio senao dengan Komputer.

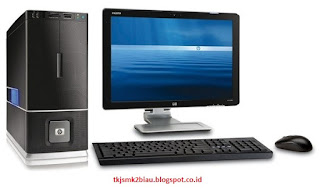

5. Personal Komputer (PC)
Fungsi dari PC yaitu sebagai server dan client dalam jaringan tersebut.
Sumber:
https://tkjsmkn2biau.blogspot.com/2017/11/komponen-dan-peralatan-jaringan-wan.html?showComment=1563956794677#c5101964937756890852
Jenis enkapsulasi WAN
Enkapsulasi pada WAN ada 2 yaitu :
- Enkapsulasi DLHC ( High Level Dataling Control )
- Enkapsulasi PPP ( Point To Point Protocol )
A. The High Level Data Link Control protocol (HDLC)
Adalah enkapsulasi default yang digunakan pada antarmuka serial sinkron dari router Cisco. Anda akan ingat bahwa antarmuka serial sinkron memerlukan perangkat clocking eksternal (seperti CSU / DSU) dalam rangka sinkronisasi pengiriman dan penerimaan data. HDLC merupakan superset dari Synchronous Data Link Control (SDLC) protokol yang awalnya dikembangkan oleh IBM untuk digunakan dalam lingkungan SNA. SNA SDLC dan akan melihat lebih rinci nanti dalam bab ini.
HDLC adalah protokol lapisan Data Link digunakan untuk membungkus dan mengirimkan paket-paket di atas link point-to-point. Ini menangani transfer data di full duplex, serta fungsi-fungsi manajemen link. Sebagai standar OSI, banyak vendor mengimplementasikan protokol HDLC dalam peralatan mereka. Sayangnya, implementasi ini biasanya tidak interoperable. Alasannya adalah bahwa ketika format frame HDLC didefinisikan, tidak termasuk lapangan untuk mengidentifikasi protokol lapisan jaringan itu framing. Dengan demikian, versi OSI dari HDLC mengasumsikan bahwa link menggunakan HDLC hanya menjalankan protokol jaringan single layer seperti IP. Tentu saja, banyak jaringan menjalankan IP, IPX, dan lainnya Layer 3 protokol secara simultan. Hal ini telah membuat vendor (termasuk Cisco) untuk mengimplementasikan HDLC menggunakan frame format proprietary yang meliputi bidang kode jenis, sehingga memungkinkan jaringan lapisan protokol dalam bingkai untuk diidentifikasi.
Karena sifat milik vendor HDLC implementasi, Anda hanya harus menggunakan framing HDLC pada link point-to-point ketika router di setiap akhir link dari vendor yang sama. Dalam kasus di mana Anda ingin menghubungkan peralatan dari vendor yang berbeda melalui leased line, Point-to-Point Protocol (PPP) harus digunakan. Selalu ingat bahwa router di kedua sisi link point-to-point harus menggunakan data yang sama pembingkaian metode untuk berkomunikasi.
Karena enkapsulasi HDLC adalah metode standar untuk antarmuka serial sinkron pada router Cisco, tidak memerlukan konfigurasi eksplisit. Untuk melihat jenis penampungan saat digunakan pada interface router serial, gunakan perintah show interface. Contoh di bawah menunjukkan router menggunakan enkapsulasi HDLC pada interface S0
B. Point-to-Point Protocol (sering disingkat menjadi PPP)
Adalah sebuah protokol enkapsulasi paket jaringan yang banyak digunakan pada wide area network (WAN). Protokol ini merupakan standar industri yang berjalan pada lapisan data-link dan dikembangkan pada awal tahun 1990-an sebagai respons terhadap masalah-masalah yang terjadi pada protokol Serial Line Internet Protocol (SLIP), yang hanya mendukung pengalamatan IP statis kepada para kliennya. Dibandingkan dengan pendahulunya (SLIP), PPP jauh lebih baik, mengingat kerja protokol ini lebih cepat, menawarkan koreksi kesalahan, dan negosiasi sesi secara dinamis tanpa adanya intervensi dari pengguna. Selain itu, protokol ini juga mendukung banyak protokol-protokol jaringan secara simultan.
Point-to-Point Protocol (PPP) awalnya muncul sebagai sebuah protokol enkapsulasi untuk mengangkut lalu lintas IP over-to-point link titik. PPP juga mendirikan sebuah standar untuk tugas dan pengelolaan alamat IP, asinkron (start / stop) dan enkapsulasi sinkron bit-oriented, protokol jaringan multiplexing, konfigurasi link, link pengujian kualitas, deteksi kesalahan, dan pilihan negosiasi untuk kemampuan seperti layer jaringan alamat negosiasi dan negosiasi data-kompresi. PPP mendukung fungsi tersebut dengan menyediakan extensible Link Control Protocol (LCP) dan keluarga Jaringan Control Protokol (NCPs) untuk menegosiasikan parameter konfigurasi opsional dan fasilitas. Selain IP, PPP mendukung protokol lainnya, termasuk Novell's IPX (IPX) dan DECnet.
Gambaran rancangan WAN
Jika anda kurang mengerti maka saya akan ganti gambar nya.
Itulah materi singkat jelas dan padat terkait Jaringan WAN :pengertian,teknologi,komponen dan peralatan,jenis enkapsulasi dan rancangan wan.
